SOPORTE PARA COMPARADOR...
Este es un trabajo sencillo inspirado en el trabajo de (Stefan Gotteswinter).
Hace tiempo que quería hacer un buen soporte para el reloj comparador, la idea no es mia, yo se lo vi a "Stefan Gotteswinter".
En un principio lo he hecho para poder colocar en el torno, fresadora y rectificadora, pronto le haré una base Rasqueteada para darle uso con el mármol de precisión.
Como digo, quería hacer algo de calidad y aunque ya tengo unos cuantos modelos que cumplen con su cometido buscaba algo de calidad y buen "tacto".
Paso fotos que se explican por sí mismo.

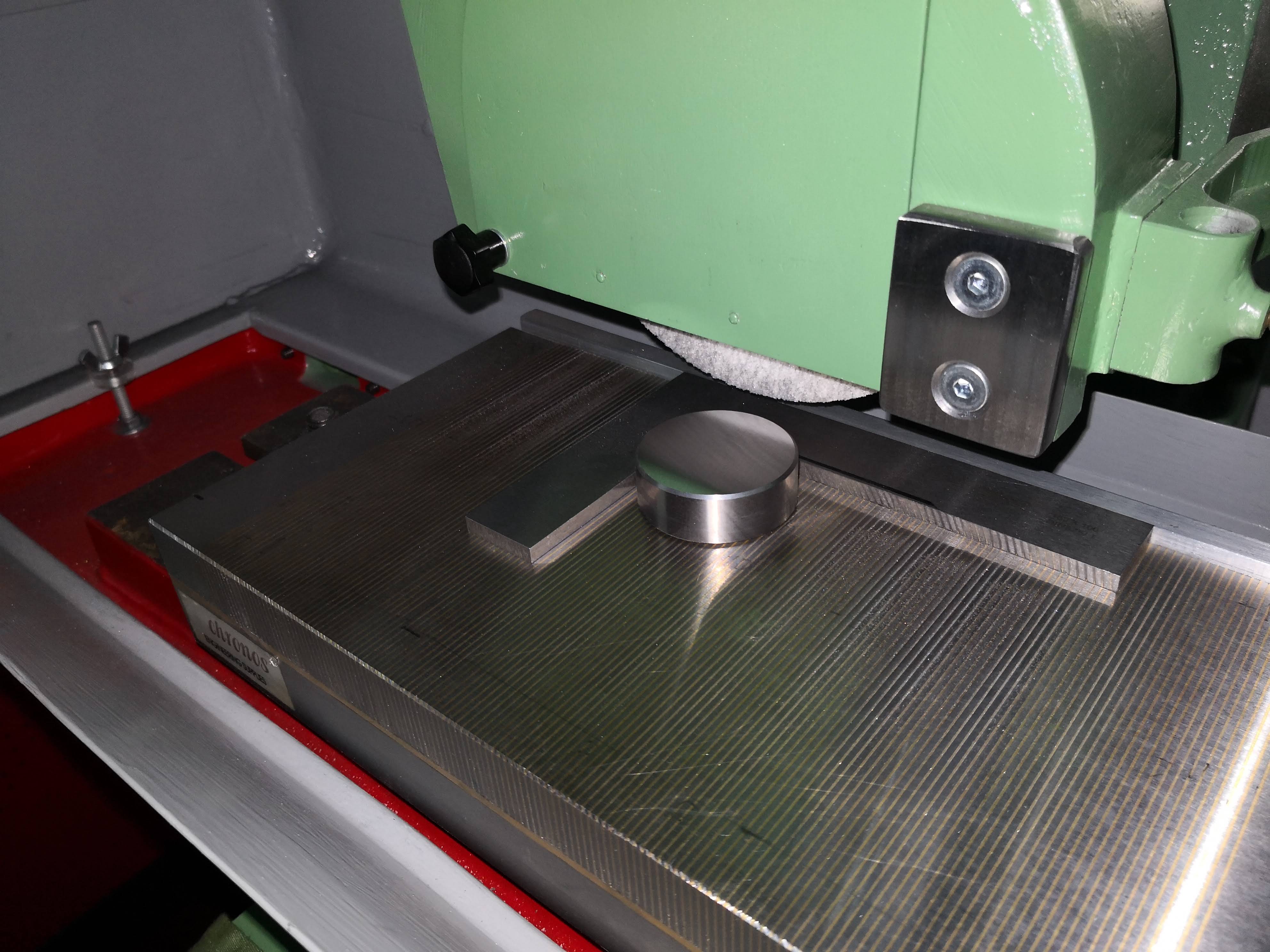

Después de cortar las dos piezas las he rectificado en sus caras, en el punto de giro dará suavidad.
He realizado los orificios 15 y 12 milímetros y para mejor ajuste he mandrinado estos, (No dispongo de escariadores con esas medidas).
Colocando la sierra de forma vertical he realizado los cortes de forma trasversal cogiendo las piezas con mordazas y colocando guías para que los cortes fueran precisos.
Tras avellanar los laterales, preparar para poder usar un tornillo de cabeza cónica M6 y colocar en la tuerca de apriete (que es de aluminio) una tuerca de acero empotrada y hacer una arandela de bronce, el resultado es este.
Y puesto en el torno.
Estoy satisfecho con el tacto que tiene y sobre todo la rigidez, pronto realizare las bases ...
